EMT-RCR 紧缩场系统
紧缩场可对大型天线进行远场测量。它采用了大抛物面反射镜投射一个小的辐射源到远场。多馈源系统可被用来改善远场特性。该系统还允许在完整的器件架构下进行系统升级测试。

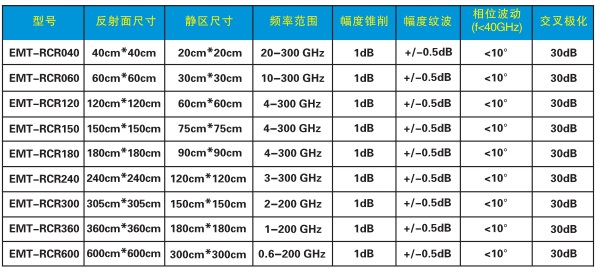

1、紧缩场系统就像远场测量系统,但它可以在更短的距离来测量大型天线。其最低运行频率由反射系统的尺寸,边缘处理和吸波材料来决定。两个卷边反射面系统,可实现特殊应用(例如极其精确的低频副瓣测量)更高的精度。屏蔽是可选的。紧缩场的性能有紧缩场反射面系统的制作精度来决定。考虑到高频天线的尺寸大小,最高频率可高达300千兆赫。紧缩场测试范围通过反射面系统制作精度的水平来提高测量频率。
2、RF发射/接受系统支持一个VNA。根据该范围的大小,可能需要放大器。上述某些频率,需要远程混频模式,以避免RF电缆在较高的频率损耗。双极化和多通道的DUT可以通过可选的RF开关和高速开关控制器来处理。
3、数据采集工作站配备有数据采集和数据分析软件,这两个软件都是强大的数据采集和数据分析工具。

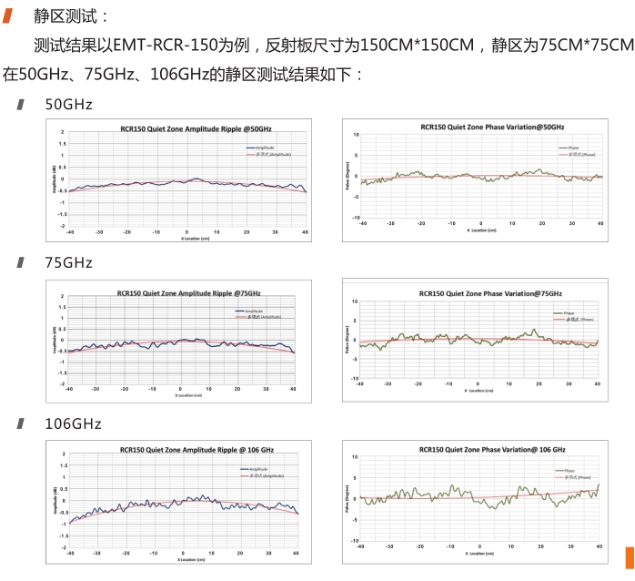

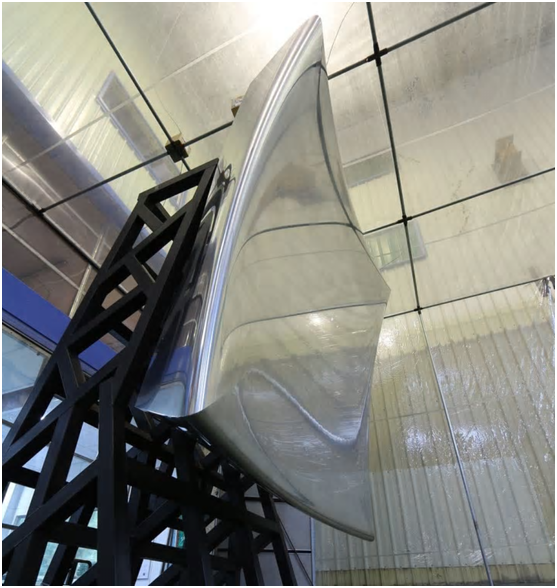

图:反射面照片
图:系统设置界面
图:软件2D方向图界面
图:软件3D方向图界面
图:软件数据界面
