EMT-CAR整车天线测量系统
随着市场对车联网关注度的提升,及自动驾驶技术的应用要求,整车天线的测量越来越受到各方的重视,上海益麦为此需求专门设计了EMT-CAR整车天线测量系统。
支持的车载天线类型:
1 .FM
2. 2G/3G/4G
3. WIFI/BT
4. V2X
5. 导航(GPS/北斗/伽利略/GLONASS)
6. 车载雷达24/77/79GHz
系统的性能参数:
1. 频率范围:70MHz~6GHz,18~26.5GHz,60~90GHz
2. 无源天线测量
3. 有源天线TRP,EIRP,TIS,EIS测量
4. 雷达射频性能测量
5. 雷达目标模拟测量
6. 雷达多目标动态场景模拟
7. 系统动态范围>50dB

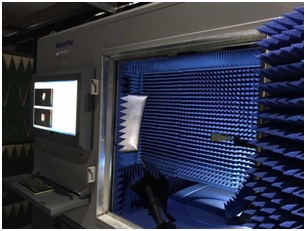

图:车载雷达系统图

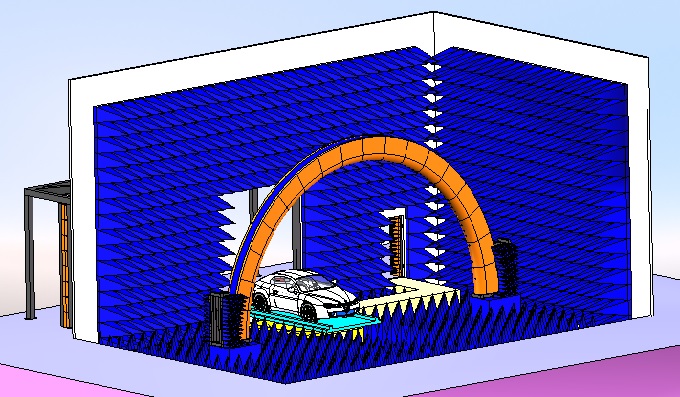

图:整车<6GHz天线测量系统图

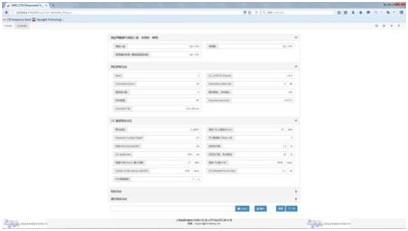

图:系统设置界面

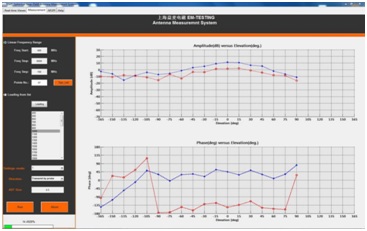

图:天线2D方向图界面

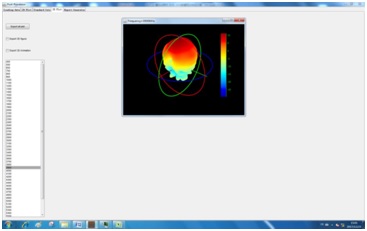

图:天线3D方向图界面
图:有源天线TRP/TIS测量软件界面

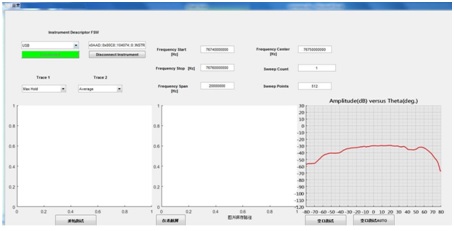

图:车载雷达测量软件界面
